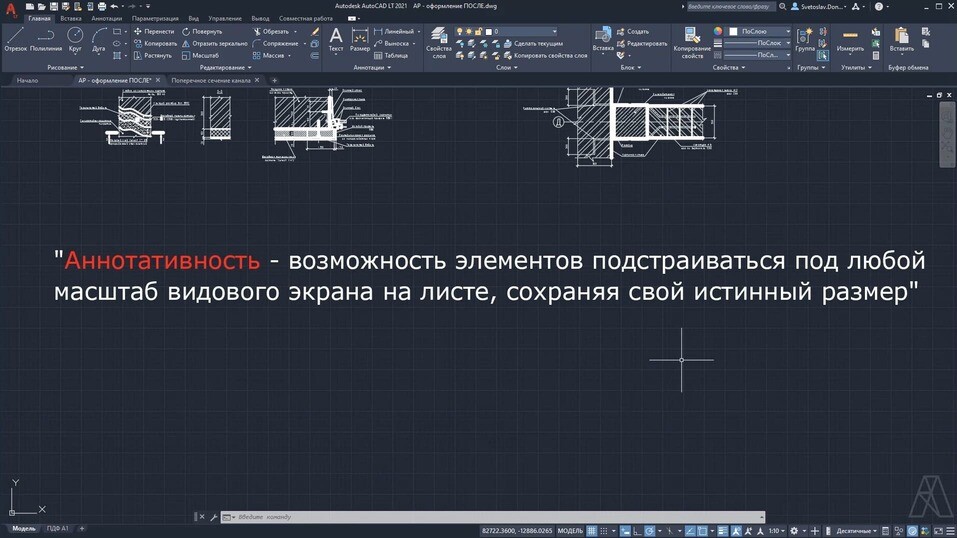

Свойства аннотативности - инструмент, без которого приходится долго работать с оформлением и масштабированием чертежей в AutoCAD.

Показываем на примере одного проекта, как Аннотативные настройки текста, блоков, размеров, выносок и штриховок ускоряют оформление чертежей на листах в 2 раза!

В этом уроке мы ответим наглядно на вопрос, что такое "свойства аннотативности" и зачем ими нужно пользоваться.

Из этого урока Вы узнаете:

Определение аннотативности и ее возможности на примере.

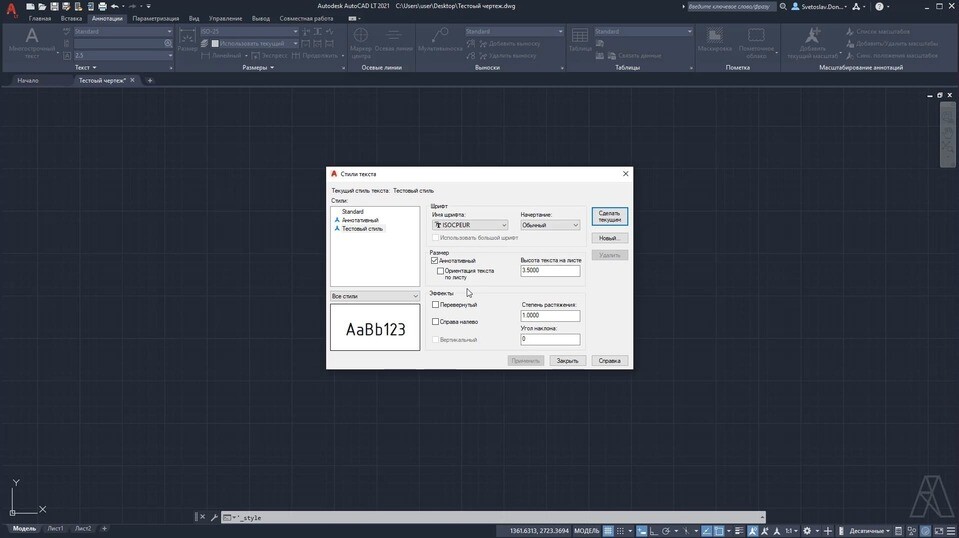

В этом уроке мы с Вами научимся создавать аннотативный текст, настроим аннотативные стили и разберем первые способы создания аннотативных масштабов на практике.

Из этого урока Вы узнаете:

✔ Как сделать любой текст в Автокаде таким, чтобы при любом масштабе чертежей и их видов - высоты текстов  всегда были одни и те же - по ГОСТ!

✔ Основные требования к тексту по ГОСТ

В этом уроке мы подробно разберем вопрос создания аннотативного размерного стиля с нуля по ГОСТ

Из этого урока Вы узнаете:

✔ Как настроить один раз размерные стили так, чтобы при любом масштабе видов/сечений/разрезов и т.д. - стрелки и высота размерного текста были неизменными и по ГОСТ, упрощая вам образмеривание чертежей и видов в 2 раза

✔ Основные требования к размерам по ГОСТ

Удивительно, но статические и динамические блоки в AutoCAD, как и текст и размеры, тоже могут обладать свойствами аннотативности.

В этом уроке я покажу как создать такой блок и поделюсь моей коллекцией аннотативных динамических блоков.

Из этого урока Вы узнаете:

✔ Как добавить в любой статический или динамический блок свойства аннотативности.

✔ Как сделать так, чтобы при любом масштабе чертежей/видов блок имел одни и те же размерные характеристики, упрощая вам работу

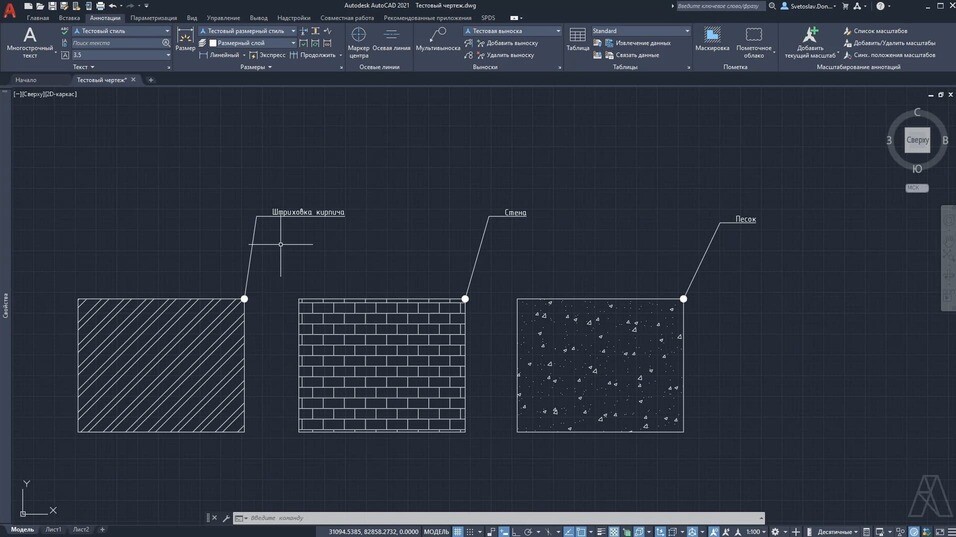

Штриховки в AutoCAD тоже могут использовать аннотативные свойства, если их правильно настроить.

Этот урок поможет Вам в создании таких штриховок и подскажет, как избежать очень не приятной ошибки при их использовании.

Из этого урока Вы узнаете:

✔ Как правильно настроить один раз штриховки, чтобы потом при любом масштабе чертежей/видов/разрезов - расстояние между штрихами было одинаковым (по ГОСТ), упрощая вам оформление проекта в 2 раза

✔ Как избежать очень не приятную ошибку при настройке штриховок

✔ Как сделать так, чтобы все штриховки смотрели красиво и согласно ГОСТ.

Выноски и мультивыноски в AutoCAD, тоже могут обладать аннотативными свойствами и это последний объект, который мы с Вами разберем перед началом практики.

Из этого урока Вы узнаете:

✔ Как настроить, чтобы любые выноски имели размер текста и  стрелок/точек - согласно ГОСТ при любом масштабе чертежа/видов?

✔ Сокращаем опять же время оформления чертежей в 2 раза

В этом уроке мы поговорим об инструментах которые помогут нам в практике и связаны с аннотативными свойствами - а именно, слои, листы, Видовые экраны и масштабы.

Материал получился на столько огромным, что для Вашего удобства я решил разделить его на пять частей.

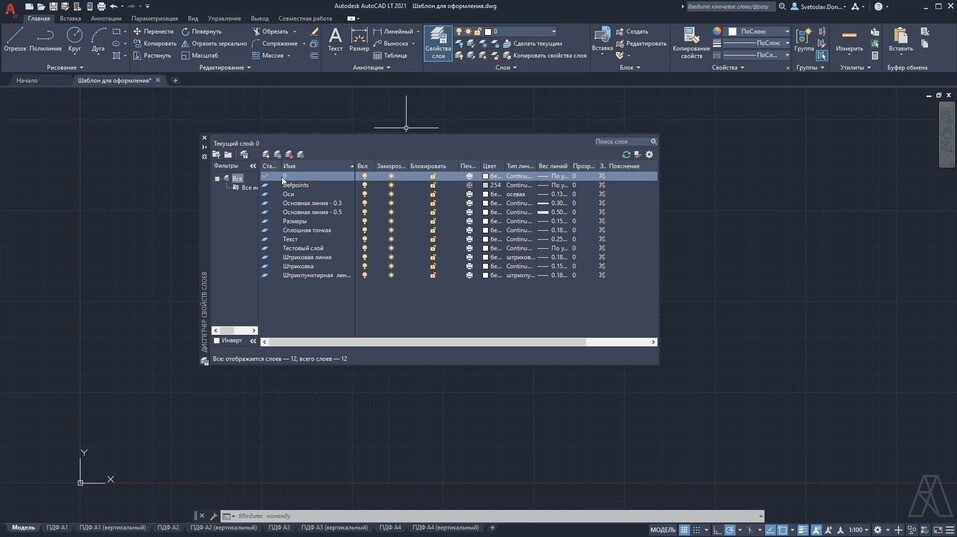

В части №1 мы с помощью заранее заготовленого чертежа, который настроен по ГОСТ разберем вопрос, что такое слои и зачем они нужны.

Из этого урока Вы узнаете:

✔ Как ЭФФЕКТИВНО пользоваться слоями в Автокаде

✔ Как сэкономить себе кучу времени при создании проекта используя заранее заготовленные слои в автокаде

✔ Какие требования есть по ГОСТ к линиям на чертеже

Листы - это место, в котором мы начинаем формировать чертеж из модели на печать.

Если конечно мы хотим работать грамотно и быстро, в отличие от нудной работы только в пространстве "Модель."

Поэтому крайне важно уметь ими пользоваться и настраивать их согласно ГОСТ.

Из этого урока Вы узнаете:

✔ Как настроить листы в Автокаде по ГОСТ с рамками и основной надписью

✔ Какие бывают листы в Автокаде.

Если листы - это место где находятся наши будущие чертежи, то видовые экраны это то, с помощью чего мы как бы заглядываем в пространство Модели. Как мы заглядываем на улицу через окно, сидя в квартире.

Из этого урока Вы узнаете:

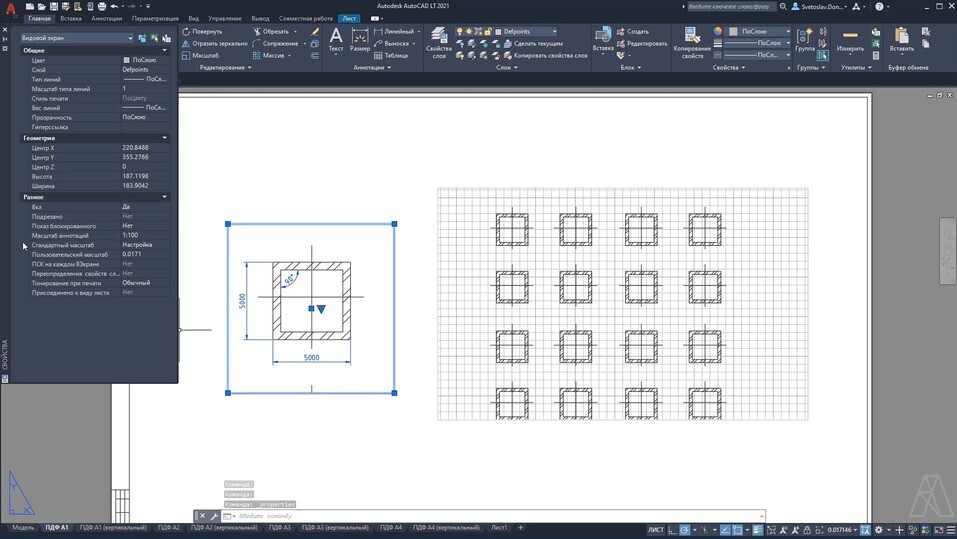

✔ Как правильно настроить и создать видовые экраны, чтобы на них легко масштабировать нужные виды на Листе.

✔ Новый метод ЛЕГКОГО создания видового экрана (Только для последних версий Автокада).

Строительный чертежи или машиностроительные как правило огромные по своему размеру и для того, чтобы увидеть чертеж на листе с помощью видового экрана, нужно правильно использовать масштаб.

Об этом мы подробно и поговорим в уроке.

Из этого урока Вы узнаете:

✔ Как быстро масштабировать чертежи в Автокаде, создав их изначально легко и просто в масштабе 1:1

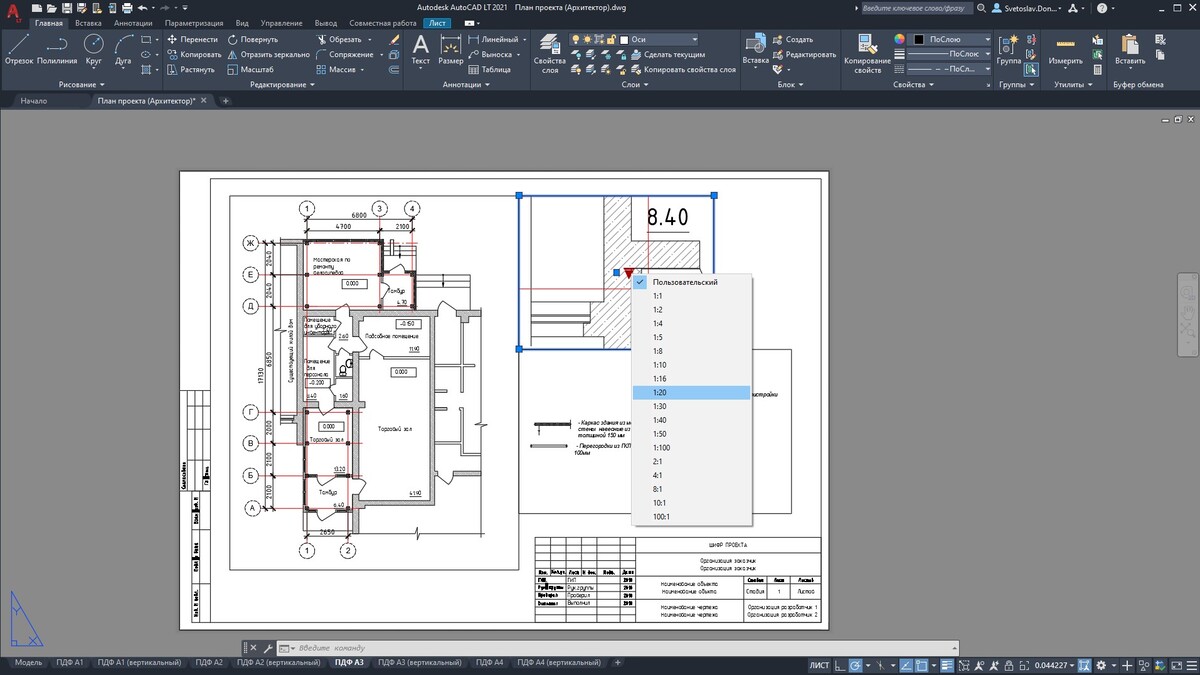

✔ Какие Масштабы бывают по ГОСТ и Что такое пользовательский масштаб

✔ Что такое масштаб видового экрана и как с ним работать

✔ Что такое масштаб аннотаций и чем он отличается от других масштабов

✔ Как понять, в каком масштабе чертить тот или иной чертеж

Для того, чтобы по завершению проекта его правильно вывести на печать нужно соблюдать некоторые шаги.

Эти шаги или алгоритм, помогут Вам всегда получить правильный чертеж при печати вне зависимости от его сложности и насыщенности.

Чтобы не было ошибок, нестыковок в масштабах отдельных элементов, что важно.

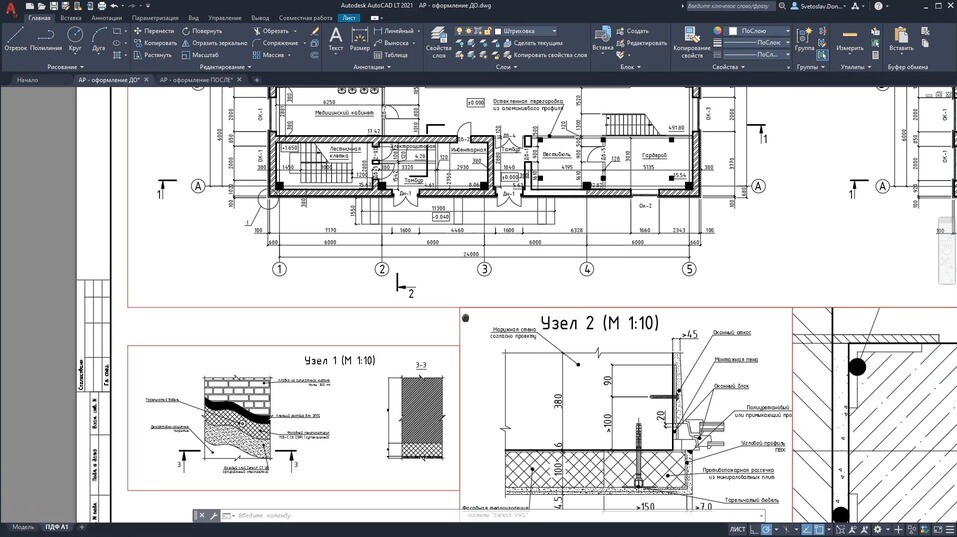

В этой практической работе мы на основе полученных ранее знаний научимся оформлять проект на листе с использованим аннотативных свойств.

Из этого практического урока Вы узнаете:

✔ В какой последовательности настраиваться аннотативные свойства размеров, текстов, выносок, блоков, штриховок, Листов и Видовых экранов, чтобы сделать любой проект максимально быстро!

✔ Как БЫСТРО проверить себя на ошибки при масштабировании чертежей

Данный практический урок носит простую цель, еще раз закрепить на практике все полученные знания и разобраться в вопросе правильного размещения чертежа и его частей на видовых экранах в разных масштабах.

Выполняя оформление на листах в 2 раза быстрее, чем если всю работу выполнять только в пространстве "Модель".

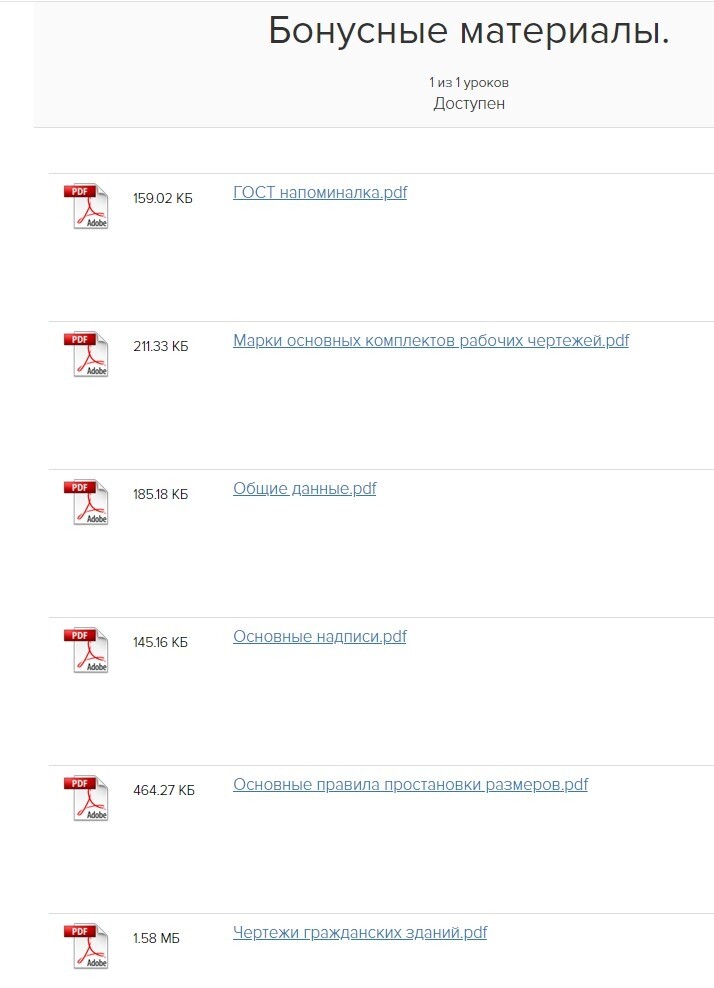

Я собрал для Вас полезные PDF материалы, которые всегда помогут при оформлении чертежей.

При возникновении любых вопросов по Аннотативным настройкам, или урокам курса, - обращаетесь к автору Светославу Донскому, получив своевременный экспертный ответ!

Больше не придется лазить часами в интернете, в поисках сомнительных решений ваших проблем и вопросов.
